Nieuwe (strengere) eisen daglichttoetreding Bouwbesluit
De eisen in het nieuwe Bouwbesluit2012 zullen niet wijzigen, maar wel de rekenmethode die het Bouwbesluit aanstuurt: de NEN 2057. De herziene norm NEN2057;2011 is op 1 juni 2011 verschenen en treed tegelijk met het nieuwe bouwbesluit ook op 01-01-2012 in werking.

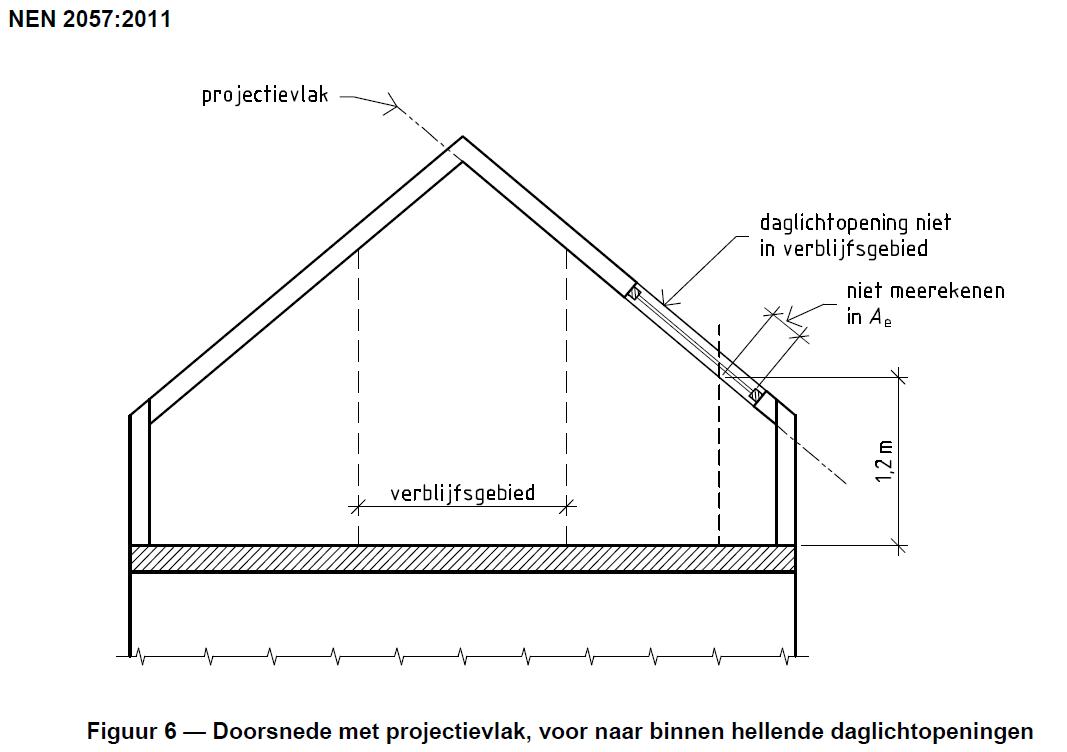

Door het vernieuwen van de NEN2057 zullen de eisen voor daglichttoetreding toch indirect gewijzigd worden. Het zijn geen kleine textuele aanpassingen. Het goede nieuws is dat er eindelijk een rekenmethode opgenomen is voor daglichtopeningen die niet direct aan verblijfsgebieden grenzen. Voorbeelden zijn de dakramen, dakkapellen maar ook erkers waarvan de plafondhoogte lager is dan 2,6 meter. In veel gevallen kan toch een groot deel van het daglicht wat door deze ramen binnenkomt zonder veel belemmeringen gebruikt worden. Een hele verbetering!
Het slechte nieuws is dat de minimale belemmeringsfactor Cb is verlaagd van 0,86 naar 0,80. Dat betekent een strengere daglichteis bij ramen die weinig tot niet worden belemmerd. Volgens de Norm commissie wordt deze vezwaring gecompenseerd door de ramen die veel belemmerd worden. Hiervan zijn de factoren verlaagd. Als ontwerper schiet u met deze compensatie natuurlijk weinig op wanneer u een gebouw heeft met weinig belemmeringen. In dat geval worden de daglichteisen uit het Bouwbesluit met bijna 10% aangescherpt.
Nog een wijziging die grote invloed heeft op het berekende daglichtoppervlak is het gewijzigde projectievlak. In de oude norm lag dit vlak aan de buitenkant van de daglichtopening (buitenkant muur). In de nieuwe norm wordt dit vlak aan de binnenkant gelegd. Met de huidige en toekomstige strenge thermische isolatie-eisen betekent dat het projectievlak met 350 tot 450 mm (dikte muur) naar binnen wordt verschoven. Dit resulteert weer in grotere beta hoeken en dus grote belemmeringen ten gevolge van de overstekken. De dakoverstekken worden feitelijk met 350 tot 450 mm extra verlengd ten opzichte van de huidige norm. De hoek beta moet immers op het projectievlak worden uitgezet.
De norm commissie heeft om die reden, het verschuiven van het projectievlak naar binnen, de hoek alfa verlaagd van 25 naar 20 graden.
bron: NEN en Omgevingsvergunning.com
“De norm commissie heeft om die reden, het verschuiven van het projectievlak naar binnen, de hoek alfa verlaagd van 25 naar 20 graden.”
“Die reden” is de verplaatsing van het projectvlak van buiten naar binnen. De nieuwe norm lijkt inderdaad geen uitzondering te maken voor overstekken van de “eigen geveldikte”. Dit lijkt me niet de bedoeling. Voorbeeld, een raam van 1 m hoog zonder belemmering en enig ander overstek heeft bij een geveldikte van 400 mm een Cb van 0,71. Dat is geen aanscherping van 7 % (die 10 % kan ik niet thuisbrengen) maar van 17 % (voor dit raam).
In de norm staan voorbeelden met een beta van 0. Dat zou betekenen dat de gevel oneindig dun is. Kan het zijn dat de normcommissie “vergeten” is overstekken van de gevel waarin het raam zit, uit te sluiten?
Er is bij de normcommissie ook een discussie gevoerd over de positie van het projectievlak.
Uiteindelijk is er voor gekozen om het projectievlak aan de binnenzijde te plaatsen en dat betekent inderdaad dat de diepte van de negge invloed heeft op het daglicht.
Fysisch gezien is dat ook de juiste methode, waarbij ook de vorm van het raam effect heeft op de daglichttoetreding.
Hoge ramen scoren daarom beter dan vergelijkbare lage ramen (met dezelfde m2).
Om even een voorbeeld te geven:
Bij een raam van 2m hoog en een totale muurdikte van 300 mm volgt een beta van 17 graden, in dit geval is de Cb 0.78 (ipv de standaard 0.80). Het effect is dan beperkt.
Bij een raam van 1m hoog en een totale muurdikte van 300 mm volgt een beta van 31 graden, in dit geval is de Cb 0.75 (ipv de standaard 0.80). Het effect is iets groter, maar nog steeds niet heel veel.
De plaatjes van de informatieve bijlage spelen daarin niet specifiek op in en kunnen derhalve wat misleidend zijn, maar deze zijn informatief.
Gezien de discussie kan het wel zinvol zijn om een plaatje hiervan toe te voegen in een volgend correctieblad.
